On the question of optimizing the start-up of a linear induction motor with an adjastable resistance of the short-circuited winding of the secondary element

Cover Page

Cite item

Full Text

Abstract

Background. Linear induction motors with electromagnetic suspension are promising for traction drives in passenger, freight, and urban magnetic-levitation transport.

Aim: To study the starting process of a traction linear induction motor with adjustable resistance in the short-circuited winding of its secondary element.

Materials and methods. The resistance of the short-circuited winding in the secondary element was analytically modeled as a function of slip, allowing the selection and optimization of the motor's starting modes.

Results. The study identified the optimal resistance of the winding in the secondary element of the linear motor, allowing for fine-tuning the acceleration time of magnetic-levitation transport vehicles based on their nominal speed and the inertia force of the high-speed vehicle.

Conclusion. The research results provide a method to optimize the starting modes of a linear induction motor. This is achieved by regulating the resistance of the short-circuited winding in its secondary element.

Full Text

Введение

Транспортная система России в перспективе будет дополнена магнитолевитационным транспортом (МЛТ), предназначенным для пассажирских и грузовых перевозок. Магнитолевитационный транспорт по своей сути является инновационным и его применение предполагает появление новых технологий и технических решений на уровне изобретений. В области создания и исследования систем МЛТ работают многие научные коллективы. Значительных результатов в области разработки и изучения магнитолевитационных транспортных систем достигли российские инженеры и ученые [1–7]. Магнитолевитационный транспорт содержит ряд главных элементов (систем): устройство для магнитного подвеса преобразователь напряжения и частоты, линейный тяговый двигатель и устройства для боковой стабилизации и стабилизации воздушного зазора. Одним из наиболее перспективных вариантов представляется применение для тягового привода магнитолевитационного транспорта линейного асинхронного двигателя (ЛАД) простого по конструкции и надежного в эксплуатации. В Ростовском государственном университете путей сообщения были впервые созданы линейные асинхронные двигатели с регулируемыми сопротивлениями короткозамкнутых обмоток вторичных элементов (ВЭ) [8]. Линейные асинхронные двигатели с изменяемыми сопротивлениями короткозамкнутых обмоток вторичных элементов имеют характеристики, во многом сходные с характеристиками асинхронных машин с фазными обмотками роторов [8].

В работе приведены результаты исследования особенностей пускового режима тягового линейного асинхронного двигателя и определения способа регулирования сопротивления короткозамкнутой обмотки ВЭ для получения оптимальной и оптимизированной пусковых характеристик магнитолевитационного транспорта.

Особенности пуска в ход регулируемого ЛАД

Регулируемый линейный асинхронный двигатель содержит короткозамкнутую обмотку, размещенную в пазах сердечника вторичного элемента и состоящую из электропроводящих стержней. По бокам стержни соединены электрически следующим образом. С одной стороны, все стержни обмотки вторичного элемента закорочены общей электропроводящей шиной, а с противоположной стороны – замыкающим элементом. Замыкающий элемент в наиболее простом варианте выполнения состоит из двух частей: электропроводящей и изоляционной. Замыкающий элемент может иметь различные модификации исполнения и обеспечивать возможность, например, вращения вокруг своей горизонтальной оси или же реализовывать вращательно поступательное перемещение с целью регулирования сопротивления короткозамкнутой обмотки вторичного элемента. Кроме того, Разработаны конструкции линейных асинхронных двигателей, у которых замыкающий элемент способен перемещаться в вертикальном направлении или совершать вертикально поступательное движение для изменения сопротивления короткозамкнутой обмотки ВЭ ЛАД. Конструкции стержней короткозамкнутой обмотки вторичного элемента могут быть различными, например, состоять из нескольких изолированных проводников, размещенных в пазе сердечника ВЭ параллельно друг другу в вертикальном или горизонтальном направлениях. Как вариант, каждый стержень обмотки ВЭ может быть выполнен в виде одного проводника, полностью занимающего весь паз [8]. Перемещение замыкающего элемента приводит к изменению сопротивления короткозамкнутой обмотки ВЭ, что используется для регулирования скорости движения ЛАД и улучшения его пусковых характеристик.

Вопросы исследования пусковых режимов линейных асинхронных двигателей с регулируемыми сопротивлениями короткозамкнутых обмоток вторичных элементов являются важными, результаты их изучения представлены в [9, 10].

Вариационная задача минимизации времени пуска и уменьшения потерь мощности регулируемого ЛАД при изменении активного сопротивления короткозамкнутой обмотки вторичного элемента сводится к определению функции r2/s, доставляющей минимум функционалу, определенному путем преобразований соотношения, полученного в [11]

tп=Тэмsн1sr1+r2/s2+xк2sdsсмr2/sFssr1+r2/s2+xк2s,     (1)

где tп – время пуска; с; Тэм – электромеханическая постоянная времени, зависящая от силы инерции электропривода (экипажа МЛТ); с; r1 – активное сопротивление фазы обмотки индуктора, Ом; sн – номинальное скольжение ЛАД; о.е.; s – скольжение; о.е.; r2/s – приведенное к индуктору активное сопротивление короткозамкнутой обмотки ВЭ; Ом; хкs – индуктивное сопротивление короткого замыкания ЛАД; Ом.; Fcs – механическое усилие инерции электропривода; Н; см – коэффициент, зависящий от фазного напряжения индуктора и параметров короткозамкнутой обмотки ВЭ.

Согласно условию Эйлера [12], функция r2/s, доставляющая минимум функционалу (1), должна удовлетворять уравнению

r2/ssr1+r2/ss2+xк2sсмr2/sFcssr1+r2/s2+xк2s=0,     (2)

или, в соответствии с [13],

смr2/2sscмsr12смsxк2s=0.     (3)

Решая (3) относительно r2/s, получим

r2/s=sr12+xк2s.     (4)

Зависимость (4) обеспечивает абсолютную минимизацию времени разгона машины при включении тягового линейного асинхронного двигателя в случае плавного регулирования сопротивления короткозамкнутой обмотки его вторичного элемента.

В качестве примера график этой функции для регулируемого ЛАД с номинальной мощностью 60 кВт, с числом полюсов 2р=4, и номинальной скоростью движения vн=36м/с при силе инерции в 10 раз, превышающей силу инерции экипажа магнитолевитационного транспорта, представлен на Рис. 1. Время пуска данного регулируемого линейного асинхронного двигателя, определенное расчетным путем, при плавном изменении сопротивления короткозамкнутой обмотки ВЭ составило 2,74 с.

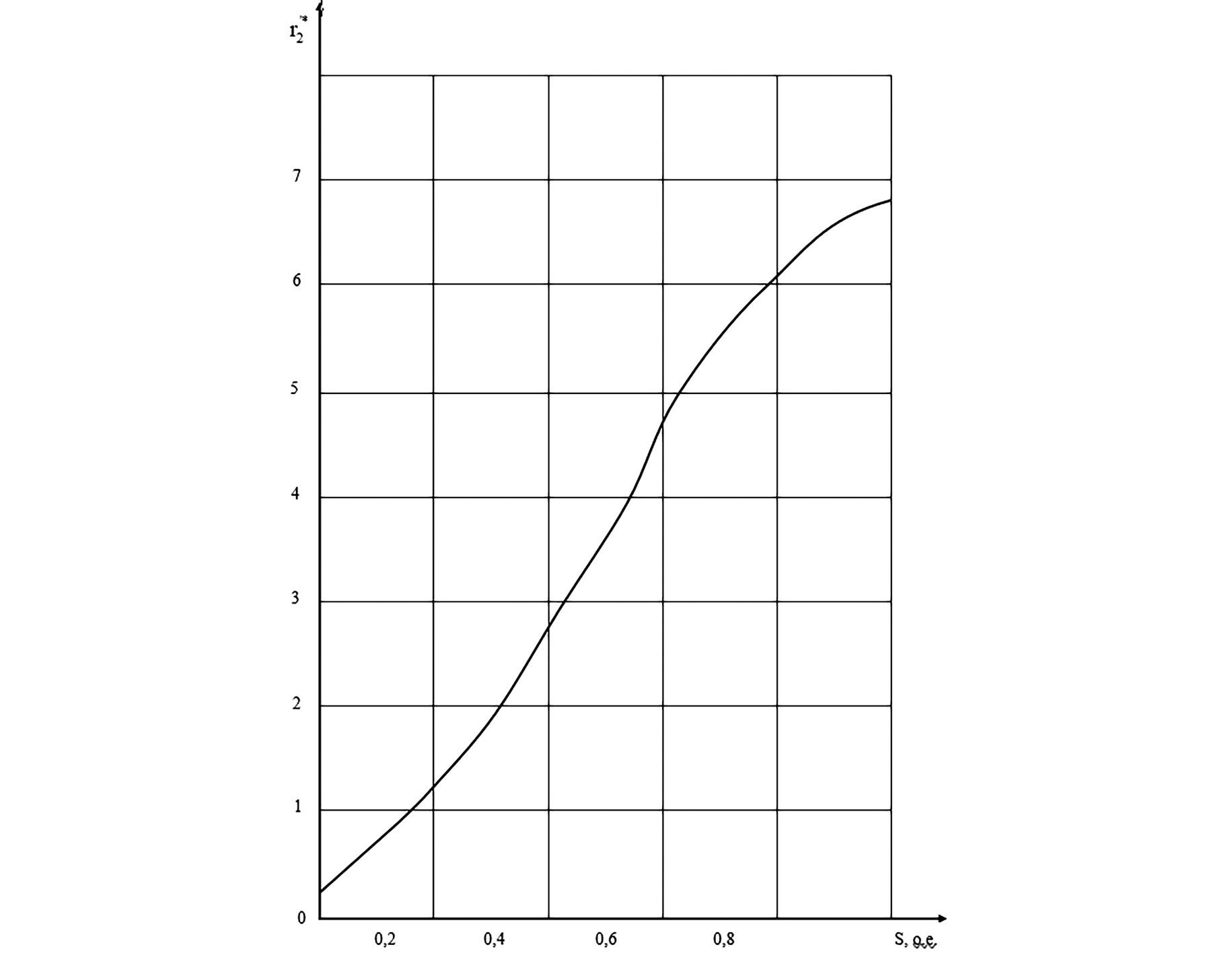

Рис. 1. Оптимальная (гладкая) зависимость сопротивления короткозамкнутой обмотки вторичного элемента ЛАД от скольжения

Fig. 1. Optimal (smooth) dependence of the resistance of the short-circuited winding of the secondary element of the LIM on slip



Плавное регулирование сопротивления короткозамкнутой обмотки вторичного элемента ЛАД возможно обеспечить только при использовании сплошных электропроводящих стержней, полностью занимающих пазы сердечника вторичного элемента.

Конструктивное выполнение стержней короткозамкнутой обмотки ВЭ регулируемого линейного асинхронного двигателя обеспечивает и ступенчатое изменение величины сопротивления обмотки вторичного элемента при пуске двигателя в ход. Ступенчатое изменение сопротивления короткозамкнутой обмотки ВЭ ЛАД достигается как замыканием отдельных проводников стержней подвижным замыкающим контактным элементом, так и при использовании электронного коммутатора. При дискретном регулировании возникает задача определения значений скольжений, при которых должны поочередно переключаться ступени сопротивлений стержней обмотки вторичного элемента ЛАД.

Определим в общем виде для заданной оптимальной зависимости r2/s, представленной кривой на Рис. 1, и заданных «n» ступеней переключения активного сопротивления обмотки вторичного элемента ЛАД. Определим значения r2i/, соответствующие «n» ступеням регулирования, и величины скольжений sпкi, при которых должно происходить переключение ступеней сопротивлений (линия 2, Рис. 2). Для этого запишем соотношение для каждой из ступеней регулирования

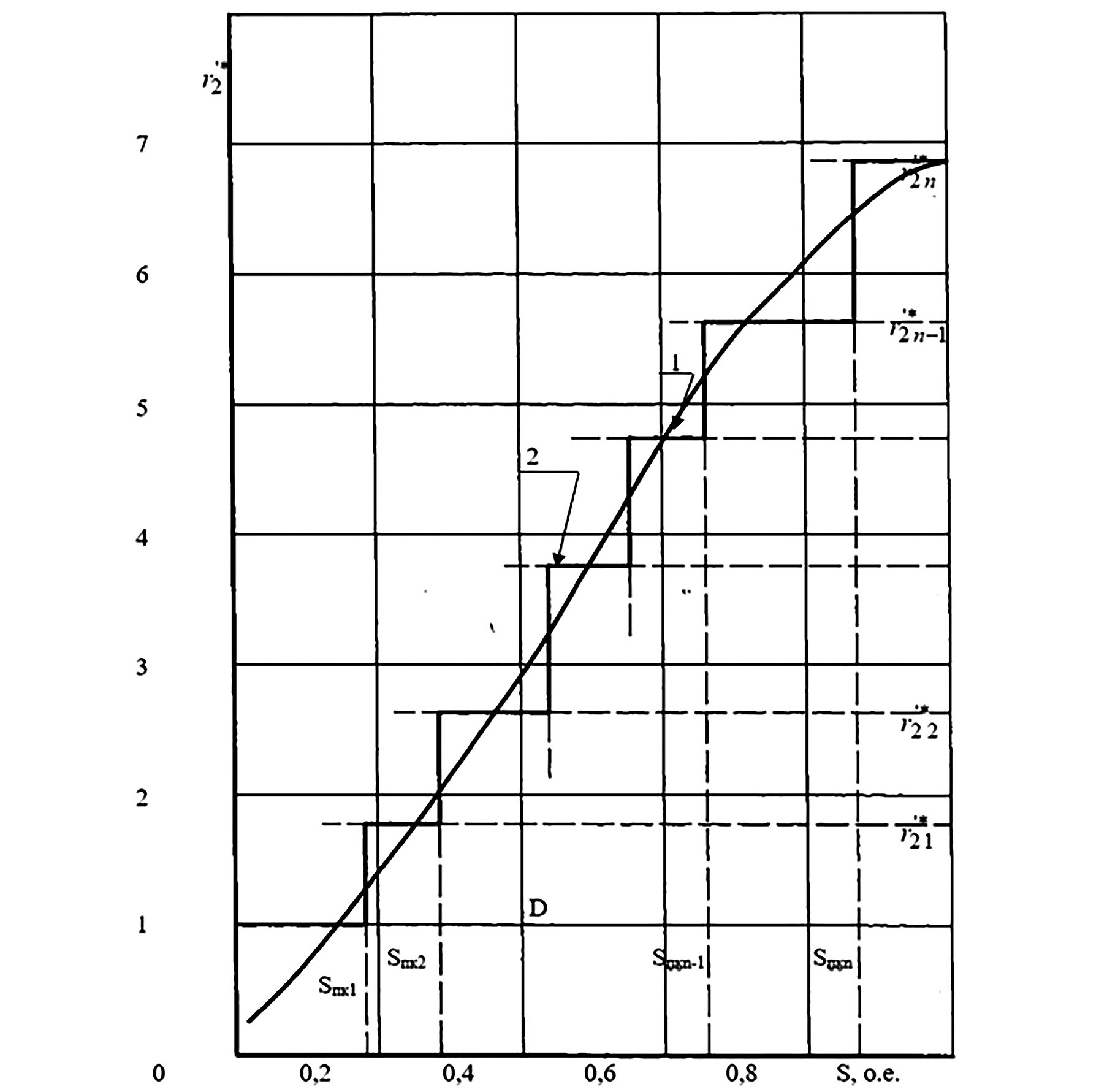

Рис. 2. Оптимальная гладкая – 1 и оптимизированная (многоступенчатая) – 2 зависимости сопротивления короткозамкнутой обмотки вторичного элемента ЛАД от скольжения

Fig. 2. Optimal smooth – 1 and optimized (multi-stage) – 2 dependences of the resistance of the short-circuited winding of the secondary element of the LIM on slip



si1,si=r2/1rпкi-1,r2/r2пкi/,

где i=1,2,3,...,n1,n и где положено s0=r2/r2н/ и получим систему равенств

sпк1=r2/1121+rпк1/;sпк2=r2/112rпк1/+rпк2/;..........................................sпкn=r2/112rпкn1/+rпкn/.     (5)

Система равенств (5) определяет ступенчатую оптимизированную зависимость функции r2/s. Например, при n=7 рассчитанное на ЭВМ время пуска (разгона) регулируемого ЛАД, мощностью 60 кВт, составило tп=2,92с, что превышает на 6,6% время при оптимальном (Рис. 1), плавном изменении r2/s. Для обеспечения комфорта пассажиров магнитолевитационного транспорта нужен плавный разгон транспортного экипажа при пониженном значении пускового усилия. Для достижения этой цели по полученным соотношениям можно рассчитать необходимые значения сопротивлений каждой ступени при регулировании параметров обмотки вторичного элемента в процессе пуска тягового ЛАД в ход.

В заключении можно сделать вывод о том, что для определения параметров ступенчатой зависимости r2/s, при которой имеет место пуск с заданным временем разгона магнитолевитационного транспорта с тяговым линейным асинхронным двигателем с регулируемым сопротивлением короткозамкнутой обмотки вторичного элемента, можно использовать полученные теоретическим путем соотношения.

Выводы

Определена оптимальная (гладкая) зависимость активного сопротивления короткозамкнутой обмотки вторичного элемента, регулируемого ЛАД от скольжения, при которой время пуска будет минимальным.

Конструкция короткозамкнутой обмотки вторичного элемента регулируемого линейного асинхронного двигателя позволяет получить ступенчатую зависимость r2/s, близкую к оптимальной.

Расчетные исследования показали, что для увеличения пускового тягового усилия и его плавного изменения в широких пределах у регулируемого линейного асинхронного двигателя с короткозамкнутой обмоткой вторичного элемента стержни обмотки следует выполнять сплошными и перемещать замыкающий элемент в продольном направлении (по ширине паза).

Благодарности

Работа выполнена при поддержке Ростовского государственного университета путей сообщения.

Acknowledgments

The work was carried out with the support of the Rostov State University of Transport.
